一、概 述

　　X系列數顯電測表適用于電力電網自動化控制系統中對電流、電壓、功率、頻率、功率因數等電參量的測量和顯示，具有顯示直觀、精度高、穩定性好、抗震動等優點。產品符合GB/T13978-1992。　

二、技術指標

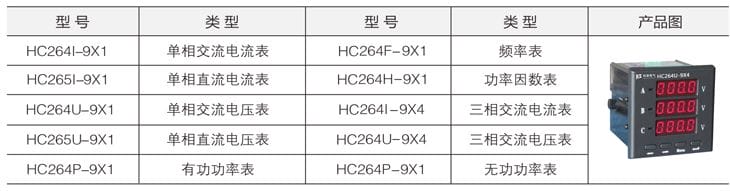

72方形數顯電測儀表

96方形數顯電測儀表

五、接線方式

◆  電流表

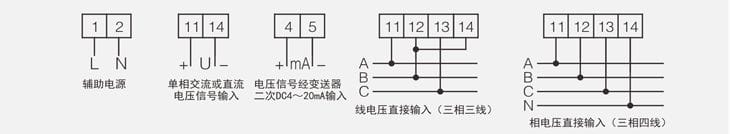

◆  電壓表

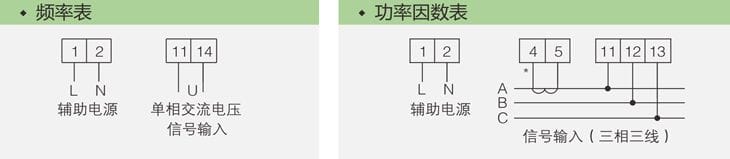

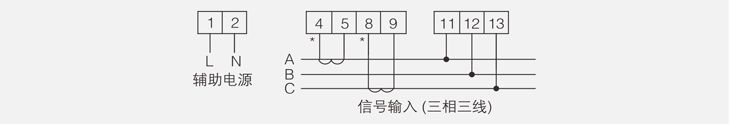

◆  功率表

　　注1：三相電壓表三相三線接線可按圖中所示，或B相線不接12#端子直接接到14#端子。

　　注2：“*”為電流進線端。

　　具體接線方式請參照產品隨機接線圖。

六、訂貨說明

　　 訂貨時，請詳細寫明所需產品的型號、輔助電源、輸入變比、電力網絡、訂貨數量等相關內容。
