一、概 述

　　HC264Z網絡電力儀表是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。通過對電網中的電壓、電流回路的交流采樣，經過運算處理后實現對電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；儀表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬輸出模塊，可根據需要靈活選用。RS485的數字接口可實現儀表組網絡通訊功能；2路電能脈沖輸出和1～4路模擬量（4～20mA）輸出功能可實現電能和電量的變送輸出功能；4～16路開關量輸入和2～4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。

　　HC264Z網絡電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，HC264Z系列網絡電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。產品符合GB 22264.1-2008《安裝式數字顯示電測量儀表第1 部分：定義和通用要求》和企標Q/KF DVA 001-2017中相關要求。

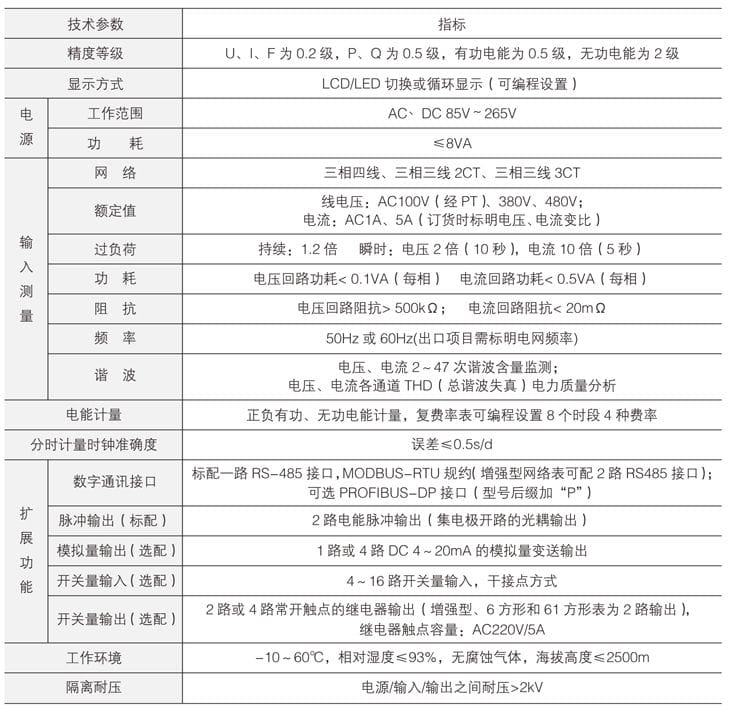

二、技術指標

三、規格選型一覽表

注：6方形和61方形儀表尺寸較小，無增強型，也不可選PROFIBUS-DP接口。

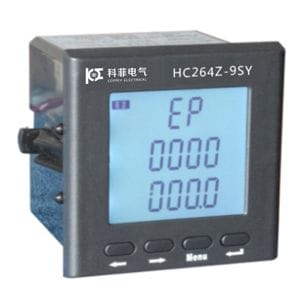

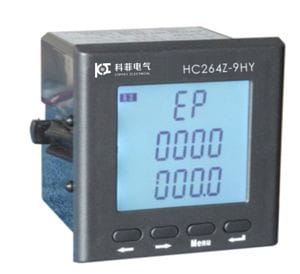

四、推薦產品

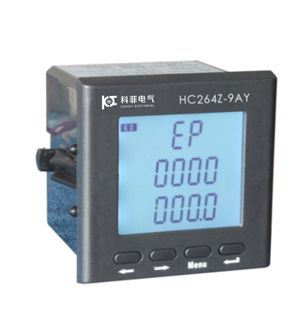

HC264Z-2AY    HC264Z-9AY    HC264Z-3AY

	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。 ◆計量：有功、無功電能計量，可編程設置8時段4費率分時計量。 ◆顯示：白底黑字大屏幕LCD顯示，清晰美觀。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于進線回路中電參數的完整監測和管理。
	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。 ◆計量：有功、無功電能計量。 ◆顯示：白底黑字大屏幕LCD顯示，清晰美觀。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。12、電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于進線回路中電參數的完整監測和管理。
	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。 ◆計量：有功、無功電能計量。 ◆顯示：白底黑字大屏幕LCD顯示，清晰美觀。。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形和61方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于各種進線回路、大容量配出回路中電參數的監測和管理。
	◆測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。 ◆計量：有功、無功電能計量。 ◆顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆開關量輸入輸出模塊 (選擇配置)：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。 ◆模擬量變送模塊 (選擇配置)：可選1路或4路 (6方形和61方形表為1路)可編程設置4～20mA輸出，可實現傳統變送器功能。 ◆適用于各種進線回路、大容量配出回路中電參數的監測和管理。

五、接線方式

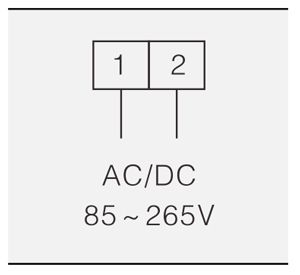

(1) 輔助電源

網絡儀表具備通用的 (AC/DC) 電源輸入接口，儀表極限的工作電壓為AC/DC85～265V，請保證所提供的電源適用于該系列產品，以防止損壞產品。 說明：A、采用交流電源建議在火線一側安裝1A的保險絲。 　　    B、對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及安裝快速脈沖群抑制器。

(2) 信號輸入

　　網絡電力儀表采用了每個通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。

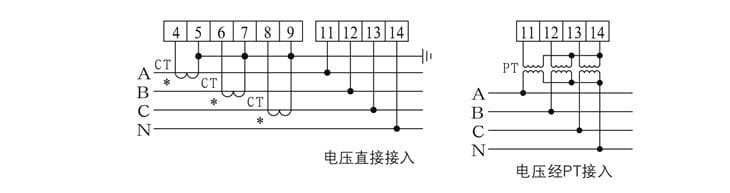

  ◆  方式1 ：三相四線有中心線的工作方式 (3個CT)

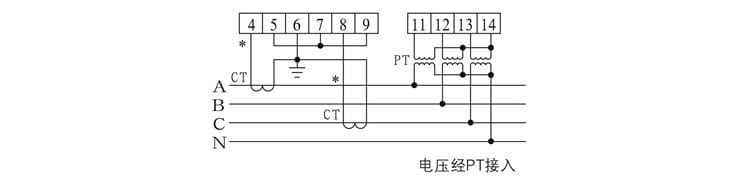

  ◆  方式2 ：三相四線有中心線的工作方式 (3個PT、2個CT)

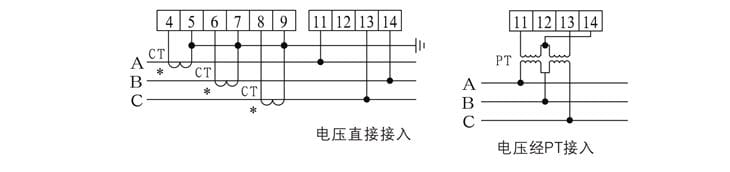

  ◆  方式3：三相三線的工作方式 (3個CT)

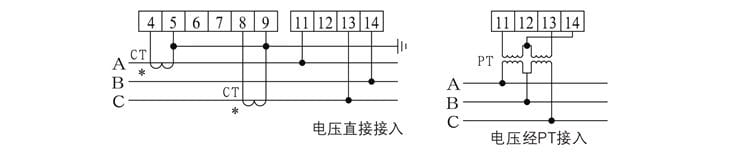

  ◆  方式4 ：三相三線的工作方式(2個CT)

(3) 功能輸出：

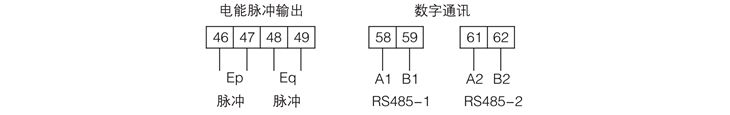

  ◆  電能脈沖輸出、數字通訊 (標配1路RS485接口，增強型可配2路RS485接口)

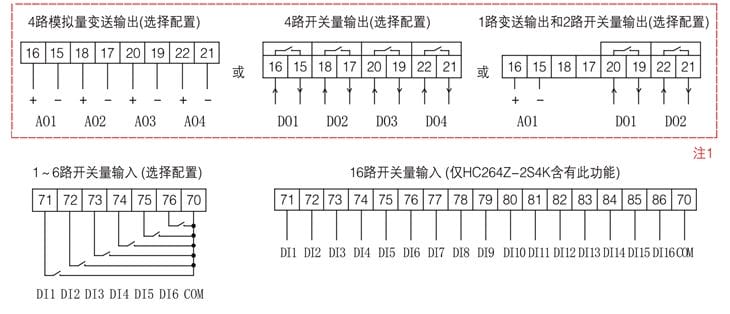

  ◆  標準型42方形和96方形網絡儀表可選輸出功能 (特殊選配組合需定制)

注1：由于接線端子的局限，網絡電力儀表4路模擬量輸出和4路開關量輸出端子是復用的，一般不可以同時選

          4AO及4DO，可選4AO或4DO或1AO/2DO組合，用戶可根據需要進行選用。

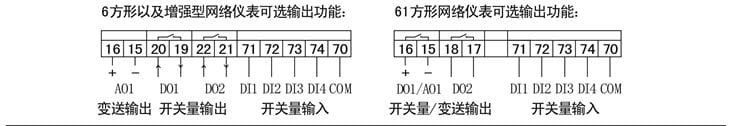

  ◆  6方形、61方形以及增強型網絡儀表可選輸出功能 (特殊選配組合需定制)

具體接線方式請參照產品隨機接線圖。

六、訂貨說明

　　訂貨時，請詳細寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出要求、擴展功能模塊以及訂貨數量等相關內容。

        例：

型        號：HC264Z-2AY

輔助電源：AC 220V

                  輸入變比：10kV/100V 500A/5A

                  電力網絡：三相三線

                  通        訊：RS485/MODBUS-RTU

                  擴展功能：4路模擬量變送輸出 (需標清對應電量) 和4路開關量輸入

                  時段設置：按出廠默認設置或提具體要求

                  訂貨數量：10臺
