K系列可編程電力儀表，適用于中高壓或低壓電力電網、自動化控制系統中對電流、電壓、功率、頻率、功率
因數等常用電力參數的測量和顯示，具有可編程設置PT或CT變比（通用性強）、多種屏裝尺寸供選擇、測量精度高、穩定性好、抗振動、工作電源交直流通用（AC/DC85～265V）等優點，可直接替代原有指針式儀表。產品符合GB 22264.1-2008《安裝式數字顯示電測量儀表第1 部分：定義和通用要求》和企標Q/KF DVA 001-2017中相關要求。
K系列可編程電力儀表包含以下功能：
標配1路RS485通訊接口，支持MODBUS-RTU協議，具備“四遙”中遙測功能；
可選配DC4～20mA或DC4～12～20mA（正反向）等類型模擬量變送輸出功能（輸出給后臺工控機監測）；
可選配2～4路開關量輸入監測（遙信），可選配2路或3路繼電器輸出用作報警或遙控（三相表可選3路繼電器輸出）。
注：1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率表、直流表需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。
2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出4～20mA。

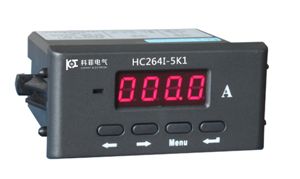

| 單相電流表 |  | ◆推薦型號： ◆ 顯示方式：單排數顯 HC264I-9K1 ◆ 適用于出線固定柜：HC264I-9K1 HC264I-5K1 HC264I-5K1 HC264I-AK1 ◆ 適用于出線抽屜柜：HC264I-AK1 HC264I-DK1 HC264I-DK1 |

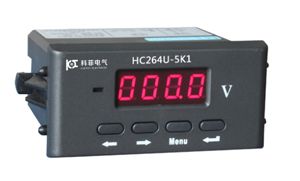

| 單相電壓表 |  | ◆推薦型號： ◆ 顯示方式：單排數顯 HC264U-9K1 ◆ 適用于出線固定柜：HC264U-9K1 HC264U-5K1 HC264U-5K1 HC264U-AK1 ◆ 適用于出線抽屜柜：HC264U-AK1 HC264U-DK1 HC264U-DK1 |

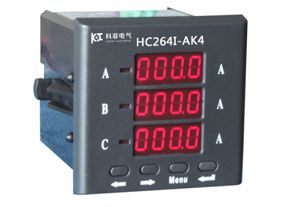

| 三相電流表 |  | ◆推薦型號： ◆ 顯示方式：三排數顯 HC264I-2K4 ◆ 適用于出線固定柜：HC264I-2K4 HC264I-9K4 HC264I-9K4 HC264I-3K4 ◆ 適用于出線抽屜柜： HC264I-3K4 HC264I-AK4 HC264I-AK4 |

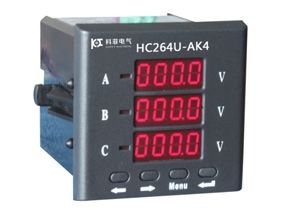

| 三相電壓表 |  | ◆推薦型號： ◆ 顯示方式：三排數顯 HC264U-2K4 ◆ 適用于出線固定柜：HC264U-2K4 HC264U-9K4 HC264U-9K4 HC264U-3K4 ◆ 適用于出線抽屜柜：HC264U-3K4 HC264U-AK4 HC264U-AK4 |

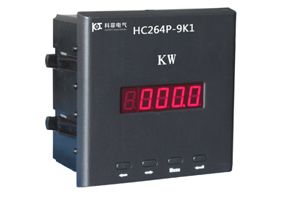

| 三相功率表 |  | ◆推薦型號： ◆ 顯示方式：單排數顯 HC264P-9K1 ◆ 適用于出線固定柜：HC264P-9K1 HC264Q-9K1 HC264Q-9K1 HC264P-2K1 HC264P-2K1 HC264Q-2K1 HC264Q-2K1 |
| 三相功率因數表 |  | ◆推薦型號： ◆ 顯示方式：單排數顯 HC264H-2K1 ◆ 用于出線固定柜：HC264H-2K1 HC264H-9K1 HC264H-9K1 HC264H-1K1 HC264H-1K1 |

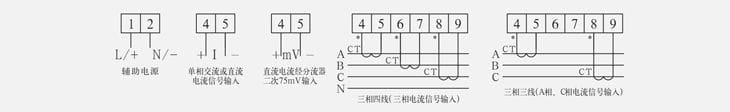

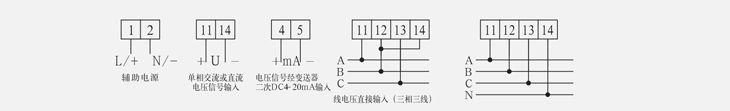

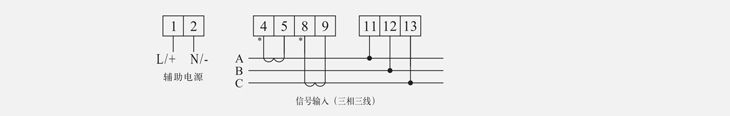

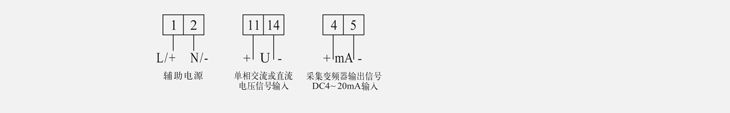

(1) 輔助電源及信號輸入
(2) 選配功能
注1：K系列儀表可配1路RS485通訊，RS485通訊接線端子中的60#端子為通訊地（6方形、61方形和微方形表無60#端子），可連接屏蔽線
的屏蔽層或不接線，不可接柜體地（否則打耐壓或雷擊時易損壞儀表通訊口）；
注2：K系列可選DI、DO模塊，雙觸點繼電器輸出形式中29#、32#為公共端，其中6方形和61方形表只有單觸點繼電器輸出（沒有常閉觸
點）；16槽形、5槽形、微方形三種外形的儀表，因端子局限不可選此 功能；
注3：K系列儀表可選配模擬量變送輸出功能，具體接線方式 請參照產品隨機接線圖。
訂貨時，請詳細寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出功能、訂貨數量等相關內容。
例1： 型 號：HC264I-3K4 輔助電源：AC 220V 變 比：200A/5A 電力網絡：三相四線（3CT） 選配功能：1路RS485、4DI、3DO 訂貨數量：5臺 | 例2： 型 號：HC264P-9K1 輔助電源：DC 220V 輸入變比：200A/5A 電力網絡：三相三線 數字通訊：1路RS485(MODBUS-RTU規約) 訂貨數量：5臺 |
