一、概 述

　　HC-DBP低壓組合式綜合瞬時過電壓保護器 (又稱作：新型浪涌保護器) 系列產品按GB18802.1-2002（IEC61643-1）設計，其內部核心元件采用本公司生產的優質芯片/放電間隙。100%通過電壓能力、電流能量以及參數異常的篩選。HC-DBP最大通流量可達200KA（8/20us），承受過電壓能力強，殘壓低，漏電流小。脫扣機構靈敏，標準導軌安裝（35mm），失效窗口顯示，響應速度快，確保安全可靠。

二、造型說明

　　為了使具體的應用都得到正確的保護，根據國際標準IEC61662，選用低壓組合式綜合瞬時過電壓保護器需要考慮以下主要的因素：

　　◆ 建筑物所在的地理區域與地形區域受雷擊的危險程度；

　　◆ 受保護設備的價值及其破壞后的經濟損失；

　　◆ 人員密集程度及其相對應的安全要求；

　　◆ 建筑物的形狀、體量、高度及所處的環境。

二、結構/特點

　 ■ 電源間隙系列產品的兩個電極分別與L(N)、PE線相連，兩個電極之間形成一個電氣間隙。電網在不超過點火電壓的情況下運行時，兩個電極之間呈高阻狀態，如果電網因雷擊或操作過電壓使兩個電極之間的電壓超過點火電壓時，間隙被擊穿，通過弧光放電將電壓能量釋放，沖擊波過后，電弧將被分弧片和滅弧室組成的滅弧系統熄滅。恢復到高阻狀態，放電間隙完全密封，無電弧外泄。

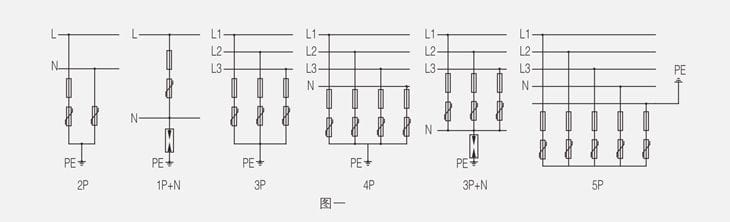

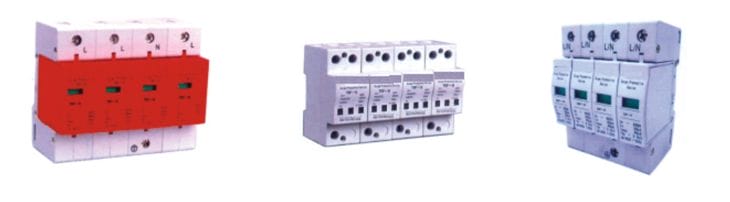

 　 ■ B、C、D系列產品是新一代針對解決目前市場上常用的浪涌保護器以及避雷器的缺點而設計的，具有不可比擬的優勢。例圖一所示，HC-DBP主放電電路由五個帶放電間隙 (100KA及以上的模塊采用特制放電間隙，65KA以下采用定制的大能量空氣放電管 ) 和高能量的金屬氧化物非線性電阻的單元 ( 單相供電系統有三個帶放電間隙和高能量的金屬氧化物非線性電阻的單元 ) 組成。100KA及以上的模塊在放電間隙/放電管串聯的基礎上并聯了放電間隙并增加了觸發電路，如圖所示，圖中FR為氧化物非線性電阻，CG為放電間隙/放電管。

　  ■ 地級保護器系列產品通流量大，殘壓低，內置高性能放電管，安全性能高，模塊化設計，采用接線端子連接，接線可靠、方便；

　  ■ 直流電源系列防雷器采用模塊化設計，接線端子連接，安裝更方便，采用多重保護技術，保護能力強，可靠性高，通流量大，殘壓低。

四、適用范圍及產品類型

　 ■ 電源間隙系列產品適用于變壓器低壓側或建筑物低壓主配電箱中的等電位連接，對電源第1極的雷電或操作引起的過電壓進行保護。該系列產品的前端必須串聯保險絲，否則在產品放電時，產生的工頻續流可能將保護器燒毀。

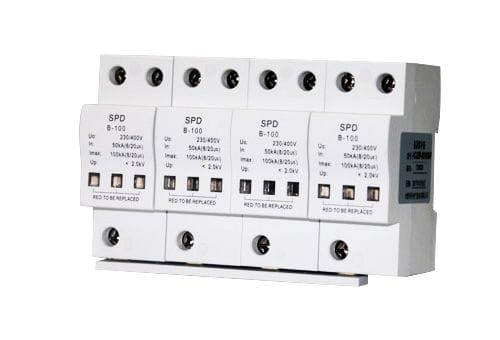

　 ■ B級系列產品適用于交流50/60HZ，380/420V供電系統。可作為建筑物進線的低壓總配電系統提供第一級防雷(過電壓)保護。

　 ■ C級系列產品適用于交流50/60HZ，220/380V供電系統。可作為建筑物內的分配電第二級防雷保護，如高層建筑樓層分配電柜，民用建筑的單元分配電柜。

　 ■ D級系列產品適用于交流50/60HZ，220/380V供電系統末端用電設備雷擊或過電壓的保護，如信息網絡、智能設備、民用建筑等。

　 ■ 地極護器系產品主要是用來避免不同接地地網之間產生不同電位差的危險。當雷電來臨時，由于不同的接地地網布放過近時，會有其中的某個地網的電位在瞬間被抬升到很高的水平，從而與其他接地地網之間產生很高的電位差，該電位差可能連接于不同地極之間的線路或設備的網絡，即地電位反擊，它對設備和人員的安全存在著巨大的危險，此時需要在不同的地網之間安裝地極保護器來避免地電位反擊問題。

　 ■ 直流電源系列防雷器用于計算機系統、調制解調器、信號控制等不同電壓供電線路的設備前端，對直流電源線的雷擊或操作過電壓引起的過電壓進行保護。

五、一般安裝規則

　　◆ 采用35mm導軌安裝。

　　◆ 保護器并聯安裝于設備的輸入端。

　　◆ 200KA、150KA、120KA、100KA系列中間用連接片在模塊的下端將模塊連接起來，80KA、65KA、40KA、

25KA、15KA由底座和模塊兩部分組成。

　　◆ 保護模塊的上端分別接相線L、零線N、接地線PE，并將與PE端連接的模塊與大地重復連接。

　　◆ 為了維護檢查，增強后備保護，可在保護器的前端串聯一組三相/單相熔斷器（熔斷器）。

六、接線方式

產品可用于不同接線方式，具體如下：

七、外形安裝尺寸

八、系列參數

（HC-DBP、BY1、JLSP、OVR、WLR、FTY、UBO等系列參數相同）

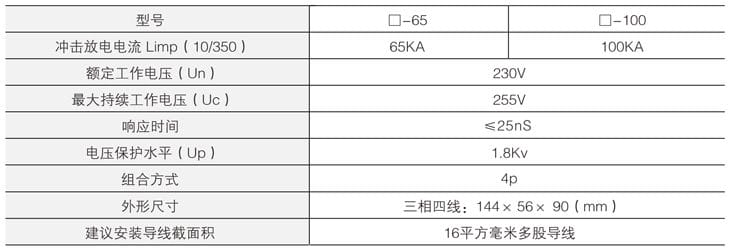

電源間隙保護器主要參數

B級主要參數

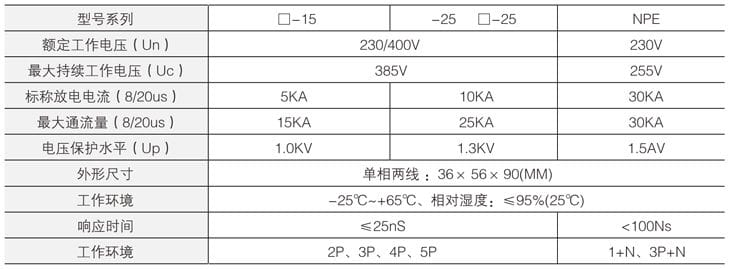

C級主要參數

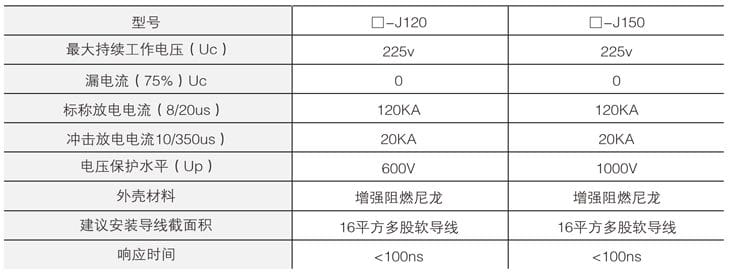

D級主要技術參數

地級保護器主要技術參數

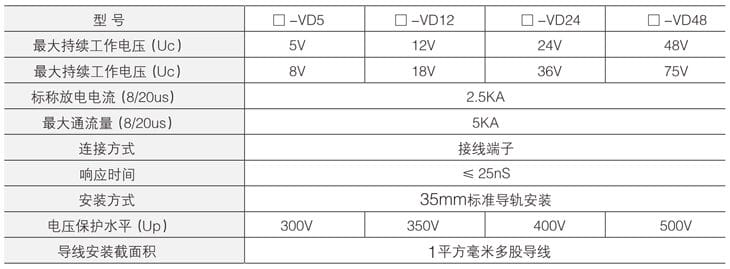

直流電源防雷器主要技術參數

九、雷電計數器

1、產品特點

　　◆ 寬電流計數（≧1KA）

　　◆ 適用于各種防雷裝置的泄流計數

　　◆ 計數準確

　　◆ 采用FLASH存儲器，斷電數據永不丟失

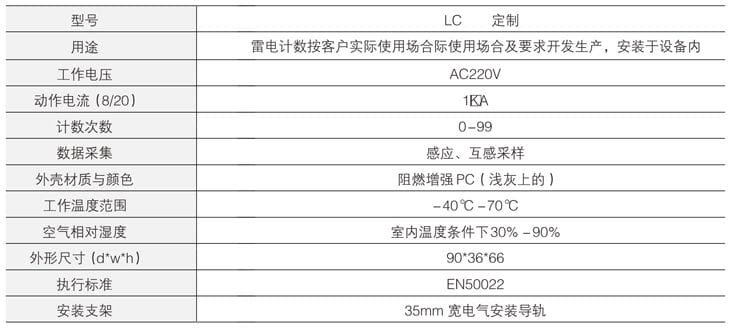

2、技術參數

十、太陽能光伏設施低壓組合式綜合瞬時過電壓保護器

有效地保護太陽能光伏設施

　　  專業的雷電浪涌保護器裝置是太陽能光伏實施可靠運行的基本保證。太陽能光伏設施總是面臨直擊雷和感應雷的風險，必須采取必要的防護措施才能保證其安全、可靠的運行。等電位連接設施的所有金屬結構必須相互連通，并且有效地接地實現等電位連接。

　  ■ 綜合保護

         直流線路和交流線路都需要安裝保護裝置，直流部分可能經受部分直擊雷電流。所以，應考慮安裝一級保護（TYPELDS60PV）

　  ■  埋地電纜

         如有可能，應將光伏組件陣列和逆變器間的電纜穿金屬管埋地，并避免線纜盤繞，降低遭受直擊雷和感應耦

合的風險。　

　  ■  安裝位置

         如果光伏組件陣列和逆變器之間的電纜長度大于30米，應在光伏陣列一端加裝保護裝置。

　  ■  其他線纜保護

         其他線路的保護同樣重要，如電機輸入、傳感器、探頭、數據線路等。

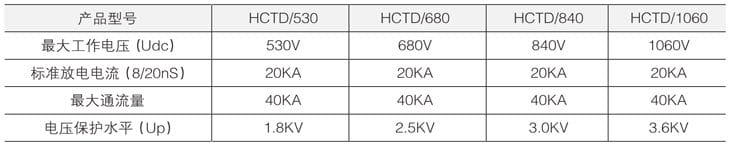

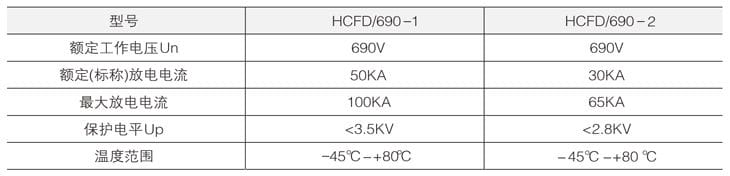

主要技術參數

十一、風電類浪涌保護器

　　隨著國際能源供應的斷緊張，開發和利用新能源成為增強競爭力的基本要求。目前，風力發電量不到全世界發電量的1%，隨著風力發電技術的170萬個就業機會，并在全球范圍減少100億噸二氧化碳廢氣。由于風力發電場處于開闊地帶，在雷電雨天氣時容易遭受雷電襲擊，風電場的用電設備也會受到感應雷和雷電波的侵害。根據風電場雷電活動規律，針對風電箱變的技術特點，結合德國phoenex領先的防雷產品和技術，推出針對風電箱變防雷和浪涌保護的產品，使箱變及其后續設備即使在雷雨天氣也能提供一級的電源保護。

主要技術參數

十二、調整、使用、維護

　　◆ 保護器按要求不需要調整　　

　　◆ 只要保護器安裝得當即可自動對電網進行保護　　

　　◆ 進行中要定期更換檢查模塊窗口是否發紅，及時失效原件

十三、訂貨須知

◆ 訂貨時應該標明型號、極數、臺數等；特殊型號、參數另外說明。如HC-DBP-400/100/4P/LC/4臺

　　◆ 發貨時隨附

     　   產品合格證     1份     　

           使用說明書     1份

           備注
